Elektrische Anlagen

Die Inhalte dieser Seite sind Bestandteil des Einsatzleiterwiki-Projekts. Sie wurden nicht speziell für Ihre Feuerwehr ausgearbeitet, möglicherweise existieren abweichende Regelungen.

Siehe auch → Hochspannungsfreileitung und Trafostation / Umspannwerk

Niederspannung: < 1000V Wechsel- oder 1500V Gleichspannung
Hochspannung: > 1000V Wechsel- oder 1500V Gleichspannung

Niederspannung: Schalthandlungen nur durch Elektrofachkräfte oder durch elektrotechnisch unterwiesene Personen. Hausinstallationen dürfen teilweise von Einsatzkräften bedient werden (siehe unten)
Hochspannung: Schalthandlungen nur durch den Betreiber auszuführen
Spannungstrichter und Erdung beachten
Betreiber bzw. dessen Fachpersonal benachrichtigen
Erden, Kurzschließen und Durchschneiden von Leitungen nur im Notfall und nur durch erfahrenen Fachmann!

Diese Regeln insbesondere bei zerstörten Anlagen einhalten, da Ausbreitung über elektrische leitende Gebäudeteile

Anlage Freischalten
gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen bzw. bestätigen lassen
Erden und kurzschließen
Benachbarte unter Spannung stehende Teile abdecken oder abschranken

Normale Sicherungsautomaten schützen nicht gegen tödliche Ströme, dafür muss ein Fehlerstromschutzschalter eingesetzt werden.

Spannung	1 kV	110 kV	220 kV	380 kV
Abstand	1 m	3 m	4 m	5 m

Diese Abstände sind in allen Einsatzsituationen einzuhalten! Bei unbekannter Spannung immer von höchstem Wert ausgehen!

Sonderfall Deutsche Bahn

Zur Menschenrettung (nicht für andere Arbeiten!) bei Eisenbahnunfällen darf der Abstand zur Oberleitung (15 kV) auf 1,5 m verringert werden.

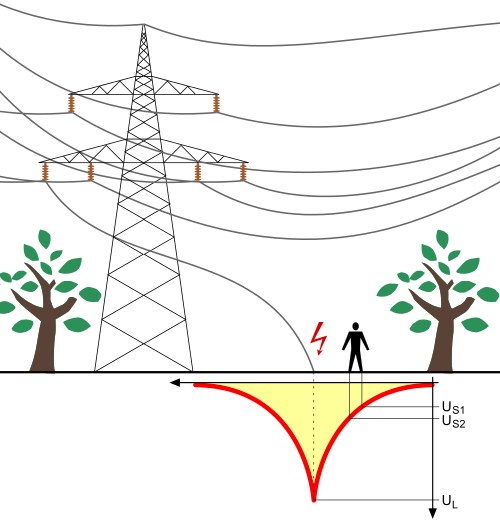

Spannungstrichter

Bei auf der Erde liegender Hochspannungsleitung 20 m Abstand halten.
Bei Eisenbahn-Oberleitungen darf der Abstand wegen der geringeren Spannung ggf. auf 10 Meter verkürzt werden (gilt nicht in allen Bundesländern).

Vorherige Erkundung: Gibt es Einrichtungen im Objekt die unbedingt auf Stromversorgung angewiesen sind (z.B. heimbeatmete Personen, Dialyse-Praxis, …)?
Information und ggf. Ersatzmaßnahmen für diese treffen.

Folgende Isolatorenlängen sind bei den entsprechenden Spannungen zu erwarten:

Spannung	Isolatorenlänge (ca.)
380 kV	3m
220 kV	2m
110 kV	1m
20 kV	0,25m
0,4 kV	0,1m

Es wurde oft gelehrt, dass die zu erwartende Spannung an der Hochspannungsfreileitung an der Anzahl der Isolatoren abgeschätzt werden konnte, da die Isolatoren nicht länger als 1 m waren. Drei Isolatoren hintereinander wiesen demnach auf 380 kV hin. Diese Faustregel kann jedoch nicht mehr angewendet werden, da mittlerweile auch längere Isolatoren verwendet werden, und beispielsweise bei einer 380 kV-Leitung auch nur noch ein einziger, langer Isolator verbaut ist.

Höhe des Fahrdrahts von 4,8 m bis 6,4 m über Schienenoberkante.

Spannung:

Deutsche Bahn: 15 kV
U-Bahn, S-Bahn, Straßenbahn: bis 750 V

Wasser

Hohlstrahlrohre dürfen in elektrischen Anlagen nur mit Erlaubnis des Herstellers/Lieferanten des Strahlrohrs eingesetzt werden! Dies gilt auch für nicht genormte Strahlrohre.

Mindestabstände CM-Strahlrohr nach DIN VDE 0132 (Strahlrohrdruck 5 bar, bei Strahlrohrdrücken über 5 bar muss bei Hochspannung der Abstand um jeweils weitere 2 Meter vergrößert werden.)

bei zunächst unbekannter Spannung:

	Niederspannung (N)	Hochspannung (H)
Sprühstrahl	1 m	5 m
Vollstrahl	5 m	10 m

bei bekannter Spannung

Spannung	bis 1 kV	bis 30 kV	bis 110 kV	bis 220 kV	bis 380 kV
Sprühstrahl	1 m	3 m *	3 m	4 m	5 m
Vollstrahl	5 m	5 m	6 m	7 m	8 m

* Bei Anwesenheit von elektrotechnisch unterwiesenen Personen oder Elektrofachkräften ist eine Verringerung auf 2 m möglich.

Mindestabstände BM-Strahlrohr nach DIN VDE 0132 (Strahlrohrdruck 5 bar)

Ein B-Strahlrohr wird nur in Absprache mit dem Betreiber vorgenommen!

Spannung	bis 1 kV	bis 30 kV	bis 110 kV	bis 220 kV	bis 380 kV
Sprühstrahl mit Mundstück	6 m	8 m	8 m	9 m	10 m
Vollstrahl mit Mundstück	10 m	10 m	11 m	12 m	13 m
Sprühstrahl ohne Mundstück	11 m	13 m	13 m	14 m	15 m
Vollstrahl ohne Mundstück	15 m	15 m	16 m	17 m	18 m

Diese Abstände basieren auf der Tabelle der Abstände der CM-Strahlrohre, bei BM-Sprühstrahl erhöht sich der Abstand jeweils um 5 m, bei BM-Vollstrahl jeweils um 10 m.

Schaum

Hauptartikel Schaum

Nur bei spannungsfrei geschalteten Anlagen. Angrenzende Anlagen ggf. ebenfalls spannungsfrei schalten.

Pulver

Hauptartikel Pulver

Achtung: Pulverschicht kann leitfähig sein!

Bei BC-Pulver oben genannte Mindestabstände einhalten.

ABC-Pulver nur in Niederspannungsanlagen einsetzen. Bei Hochspannung nur bei Spannungsfreiheit.

Kohlenstoffdioxid

Hauptartikel Löschmittel Kohlenstoffdioxid

Mindestabstände einhalten, beim Einsatz in geschlossenen Räumen auf gefährliche Konzentrationen achten.

Die auf den Feuerlöscher beschriebenen Abstände müssen eingehalten werden falls vorhanden. Ansonsten gelten folgende Abstände bis zu den jeweiligen Spannungen:

Löschmittel	1000 V	110 kV	220 kV	380 kV
Wasser mit Sprühdüse	1 m	siehe Aufschrift
Wasser mit Vollstrahldüse	3 m	siehe Aufschrift
Schaum	3 m	nur bei Spannungsfreiheit
ABC-Pulver	1 m	nur bei Spannungsfreiheit
BC-Pulver	1 m	3 m	4 m	5 m
Kohlenstoffdioxid	1 m	3 m	4 m	5 m

Sicherungsart	Hinweise

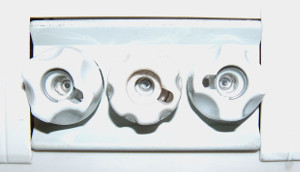

DIAZED- und NEOZED-Sicherung (Schraubsicherungen)	Dürfen von Einsatzkräften bzw. Laien entfernt werden, wenn nicht über 400 V Wechselspannung bei 63 A oder 25 V Gleichspannung.
NH-Sicherung	Dürfen nur von Elektrofachkräften mit geeigneter Schutzausrüstung entfernt werden, nicht von normalen Einsatzkräften! Die Elektrofachkraft muss jährlich unterwiesen sein, gelernte Elektriker die in einem anderen Beruf arbeiten (auch bei der BF) erfüllen diese Forderung i.d.R. nicht. Der Einsatz des Elektro-Werkzeugkasten der auf vielen Feuerwehrfahrzeugen mitgeführt wird ist ebenfalls nur Elektrofachkräften vorbehalten!
